从科研级到工业级 大面积石墨烯及二维材料的高分辨无损测量技术

石墨烯及二维材料因其独特的物理化学性质，在电子、光电子、能源和传感等领域展现出巨大的应用潜力。要实现这些材料的工业化应用，必须解决大面积、高质量、无损测量与表征的挑战。本文将探讨从科研级到工业级的大面积石墨烯及二维材料的高分辨无损测量技术，分析其重要性、现有方法及未来发展方向。

一、引言

石墨烯是由单层碳原子以sp²杂化轨道组成六角型蜂巢晶格的二维材料，具有极高的载流子迁移率、优异的机械强度和热导率。其他二维材料如六方氮化硼（h-BN）、过渡金属硫族化合物（TMDs）等也展现出独特的光电特性。这些材料的性能高度依赖于其层数、缺陷、掺杂和应变等参数，因此高分辨无损测量技术对于材料研究和工业化生产至关重要。

二、高分辨无损测量的重要性

在科研阶段，高分辨无损测量有助于理解材料生长机制、评估质量并优化制备工艺。在工业级生产中，大面积、快速、无损的测量技术是实现质量控制、提高良率和降低成本的关键。例如，在石墨烯薄膜的卷对卷生产中，需要实时监测层数、均匀性和缺陷密度。传统的破坏性测量方法（如透射电子显微镜）虽然分辨率高，但样品制备复杂且效率低，无法满足工业需求。

三、主要高分辨无损测量技术

1. 光学显微镜

光学显微镜是最常用的初步表征工具，通过颜色对比可快速判断石墨烯的层数。结合多波长分析或干涉增强，可提高层数分辨的准确性。但光学方法受限于衍射极限，空间分辨率通常约为~1 μm，适用于大面积快速筛查。

2. 拉曼光谱

拉曼光谱是无损表征石墨烯层数、缺陷和掺杂的重要工具。通过分析G峰、2D峰和D峰的位置、强度和形状，可获取丰富的结构信息。共聚焦拉曼可提供微米级空间分辨率，而拉曼成像能实现大面积 Mapping。线扫描和快速拉曼技术大幅提高了工业级测量速度。

3. 荧光与光致发光光谱

对于TMDs等半导体二维材料，光致发光（PL）光谱可无损探测带隙、激子行为和层数。结合扫描成像，可实现高分辨发光 Mapping。但PL对金属性石墨烯不适用，且受聚集诱导猝灭等因素影响。

4. 二次谐波生成（SHG）

SHG是一种非线性光学技术，对非中心对称材料（如奇数层TMDs）敏感，可无损测量层数、晶体取向和应变。SHG具有高对比度和快速成像能力，适用于大面积无损检测，但设备成本较高。

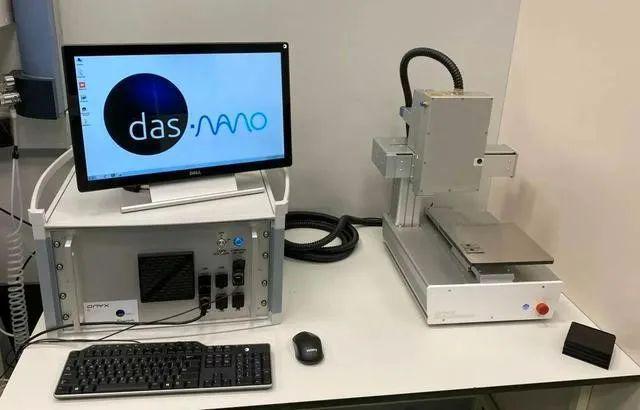

5. 太赫兹时域光谱（THz-TDS）

THz-TDS可无损测量石墨烯的电导率、载流子密度和迁移率。其优点是非接触、无损伤，且可穿透明性基底。THz成像可实现大面积快速扫描，但空间分辨率受限于太赫兹波长（~100 μm）。

6. 扫描近场光学显微镜（SNOM）

SNOM突破衍射极限，可实现纳米级空间分辨率的光学测量。结合拉曼或红外光谱，可同时获取形貌和化学信息。SNOM适用于科研级高分辨表征，但测量速度慢，难以大规模工业应用。

7. 其他技术

包括原子力显微镜（AFM）、扫描电子显微镜（SEM）、紫外-可见-近红外光谱（UV-Vis-NIR）等，各有优缺点。AFM可测量厚度和形貌，但速度慢；SEM可快速成像，但可能引入电子束损伤。

四、从科研级到工业级的挑战与进展

科研级技术追求最高分辨率和信息量，而工业级要求高通量、大区域、低成本和易操作。目前，多技术联用是发展趋势：例如，将快速拉曼成像与光学显微镜结合，用于大面积石墨烯薄膜的在线检测。机器学习算法的引入可提高数据处理速度和解读准确性，实现自动缺陷识别和层数分类。

在工业级应用中，卷对卷兼容的测量系统正在开发。例如，采用线扫描拉曼或高光谱成像，可在生产线上实时监测石墨烯质量。校准标准和参考样品对于确保测量一致性至关重要。

五、未来展望

高分辨无损测量技术将朝着更高分辨率、更快速度、更智能化的方向发展。具体趋势包括：1）多模态融合测量，实现结构、电学、光学性质的同步获取；2）基于人工智能的实时数据分析与反馈控制；3）开发便携式和在线测量设备，满足工业化生产需求；4）建立标准化测量协议，促进学术与产业界的数据可比性。

六、结论

大面积石墨烯及二维材料的高分辨无损测量是实现其工业应用的关键环节。尽管现有技术已取得显著进展，但仍需在速度、 resolutions和成本之间取得平衡。通过跨学科合作和技术创新，我们有望实现从科研级到工业级的无缝衔接，推动二维材料在下一代电子和光电器件中的广泛应用。
